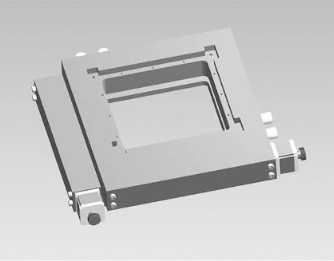

HG10WA 系列整體式二維電控平移臺
發布時間：2012-05-23 08:38:33 人氣：1248 來源：本站
主要特征：
● 精密滾珠螺桿傳動，交叉滾柱導軌；
● 二維整體式設計，結構緊湊，正交精度高；
● 臺面中空設計，適于裝卡載物玻璃；
● 標配計算機通訊接口；
● 光電開關定零位，兩端設限位開關。
主要技術指標：
| 型號 | HG10WA50*50 | HG10WA100*100 | |
| 行程 | X軸 | 50 | 100 |
| Y軸 | 50 | 100 | |
| 最大通光尺寸 | 60x60 | 138x138 | |
| 臺面尺寸AxB（mm） | 155x155 | 300x300 | |
| 臺面通孔CxD (mm) | 90x90 | 188x188 | |
| 主體高度H（mm） | 35 | 80 | |
| 安裝孔XxY(mm) | 125x50 | 200x150 | |
| 最大外形尺寸ExF（mm） | 254x254 | 375x410 | |
| 螺桿導程 | 1 | 4（1） | |
| 分辨率 | 0.000078 |
0.0032 （0.000078） | |
| 重復定位精度 | ＜0.003 |
＜0.005 （＜0.003） | |
| 步進電機（1.8） | 28步進電機 | 42步進電機 | |
| 中心負載 | 5 | 20 | |
