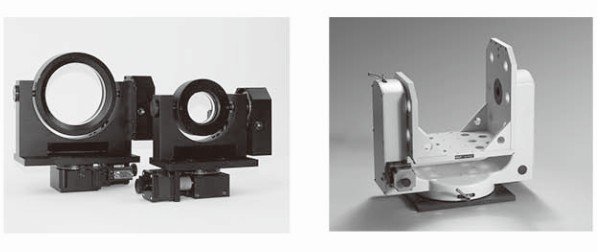

HG10DM 系列電控鏡架
發布時間：2012-05-23 08:38:01 人氣：1159 來源：本站
主要特征：
● 蝸輪蝸桿或精研絲桿傳動：
1. 蝸輪蝸桿傳動，角度全圓無極限調整；
2. 精研絲桿傳動，粗微調設計，快速準確；
● 鏡架繞兩軸交點旋轉，保證光程不變。
主要技術指標：

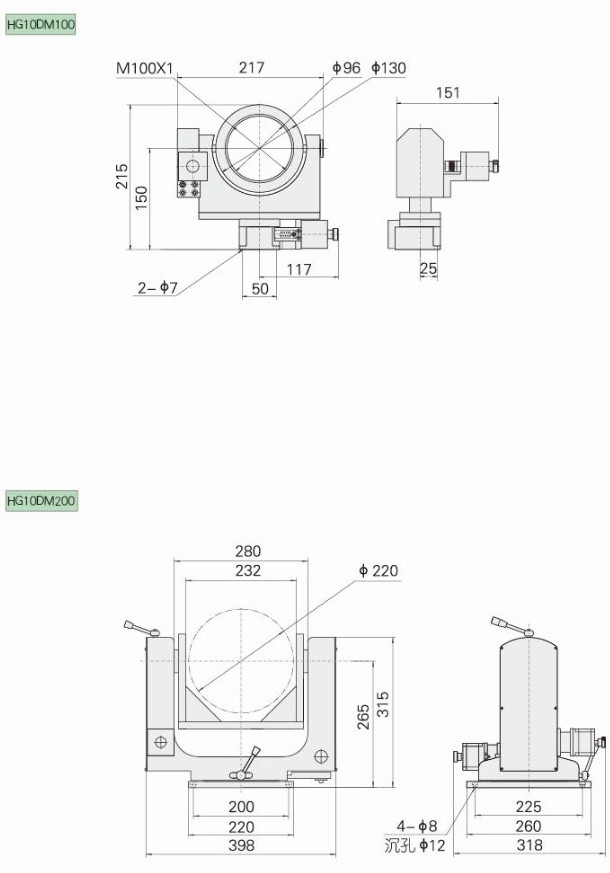

| 型號 | HG10DM100 | HG10DM200 | ||
| 最大卡持直徑（mm） | 100 | 200 | ||
| 分辨率 | X軸 | 0.000054° | 0.00045° | |
| Z軸 | 0.0003° | 0.0002° | ||
| 重復定位精度 | 0.005° | 0.005° | ||
| 精度 | － | － | ||
| 傳動方式 | 蝸輪副 | 蝸輪副/絲桿 | ||
| +傳動比 | x軸 | 150：1 | 80：1 | |
| z軸 | 90：1 | 180：1 | ||
| 步進電機 | 42步進電機 | 56步進電機 | ||
| 最大負載（kg） | 5 | 25 | ||
| 電控精調范圍 | 360° | 360°/±5° | ||
| 最大轉速 | 25°/s | 20°/s | ||
| 自重（kg） | 2.5 | 25 | ||
| 備注 | ||||
